PCB Mantenimiento Electrónico

IES La Fuensanta.

Departamento de Electrónica.

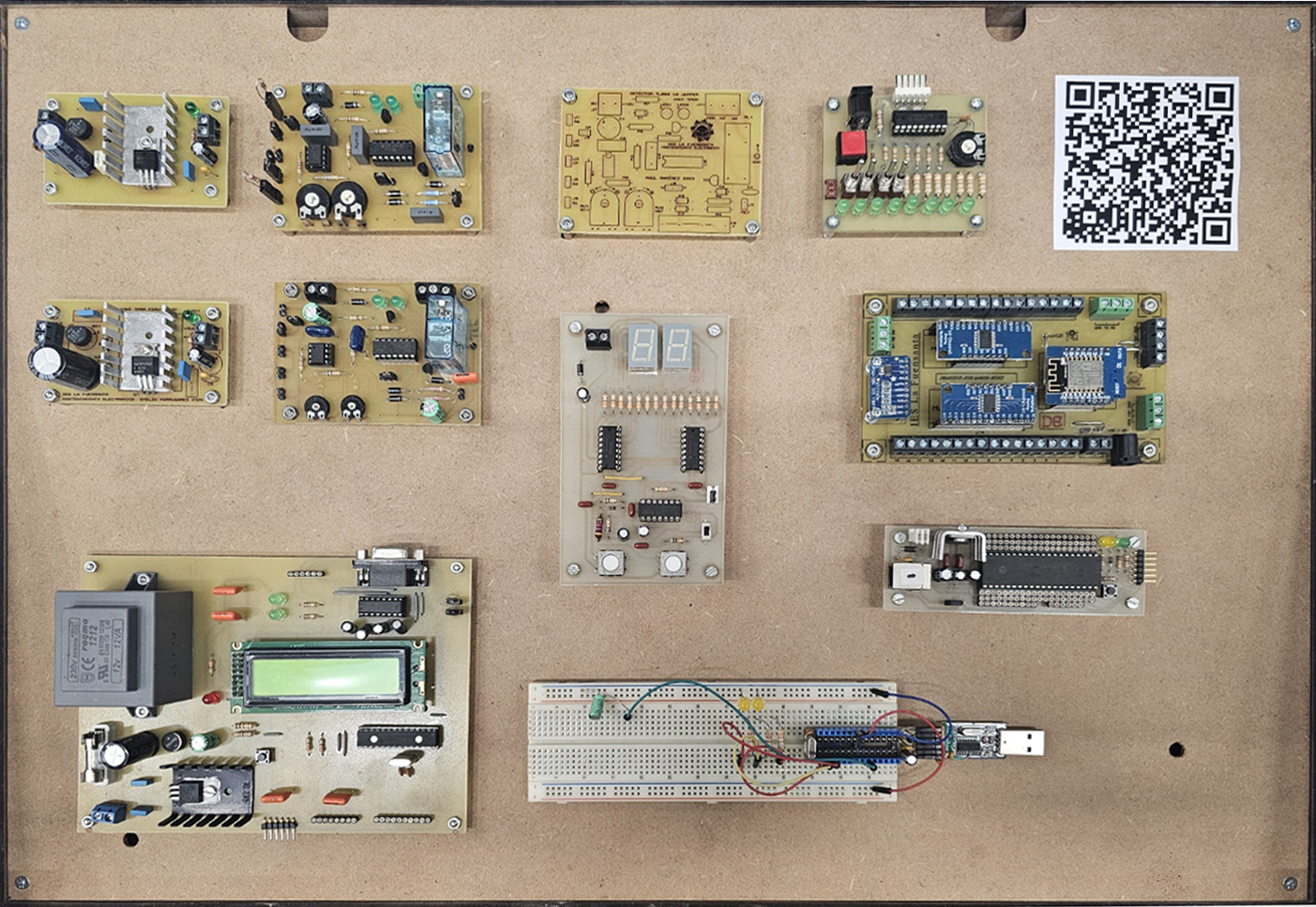

Placas fabricadas o montadas por alumnado de Mantenimiento Electrónico del IES la Fuensanta.

Pulsa en cada placa para más información.

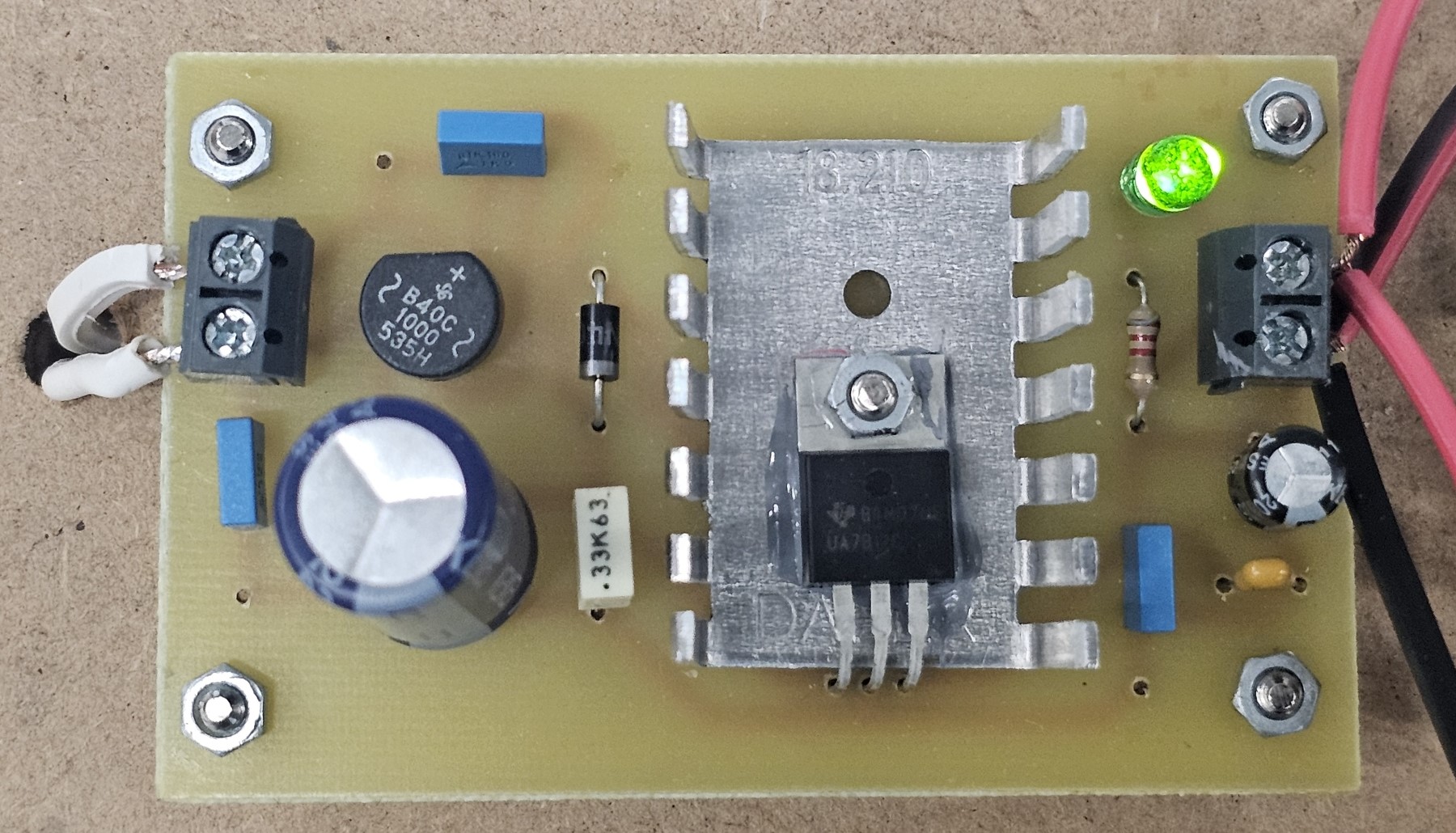

12V 1A

Fuente de alimentación con una salida de 12V y 1 Amperio. Como entrada utiliza un transformador de 230V / 12V.

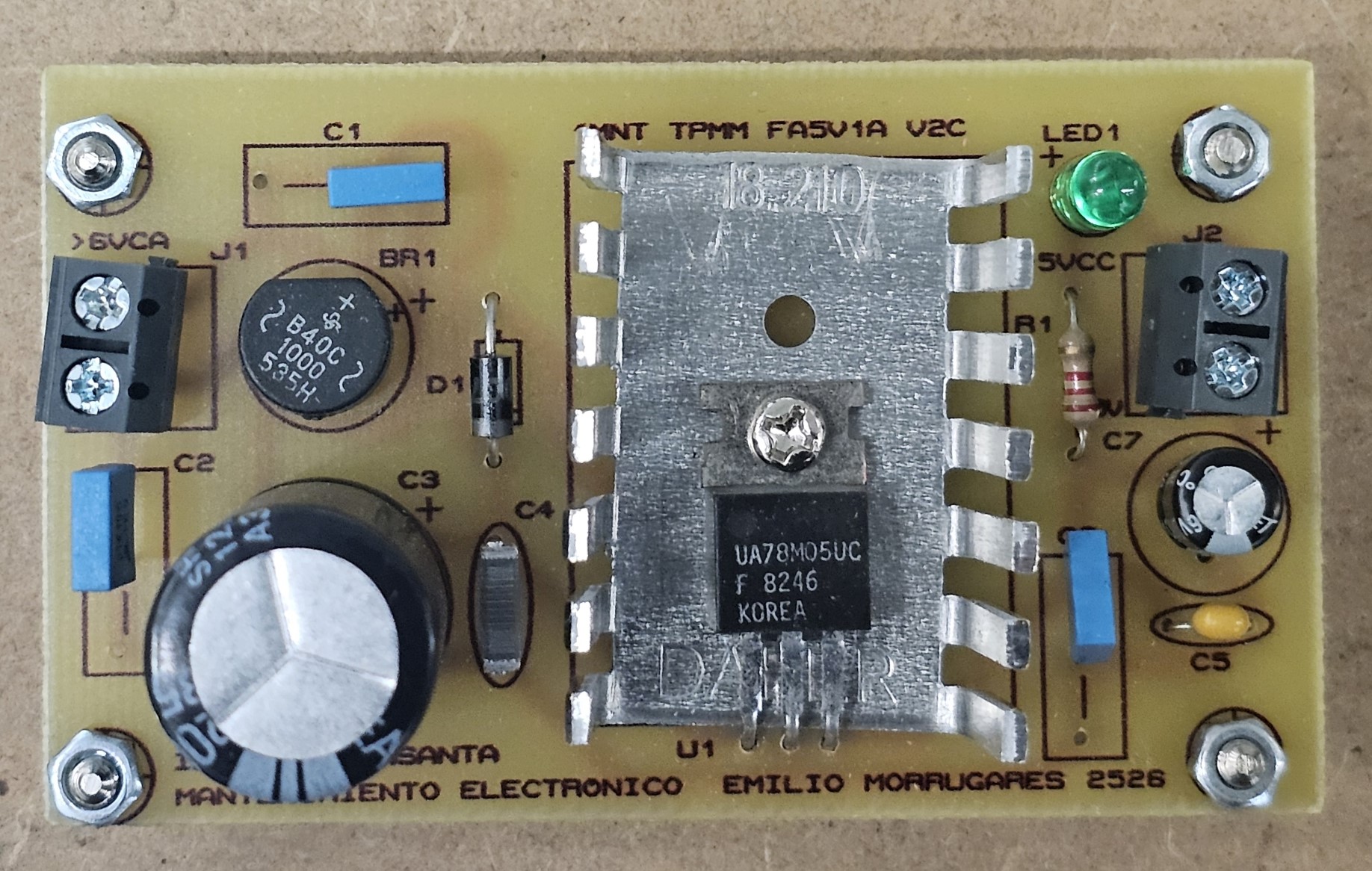

5V 1A

Fuente de alimentación con una salida de 5V y 1 Amperio. Como entrada utiliza un transformador de 230V / 12V.

Detector

Dispositivo que utiliza un sensor, una LDR (Resistencia dependiente de la luz), una NTC (resistencia dependiente de la temperatura) u otros para activar un relé.

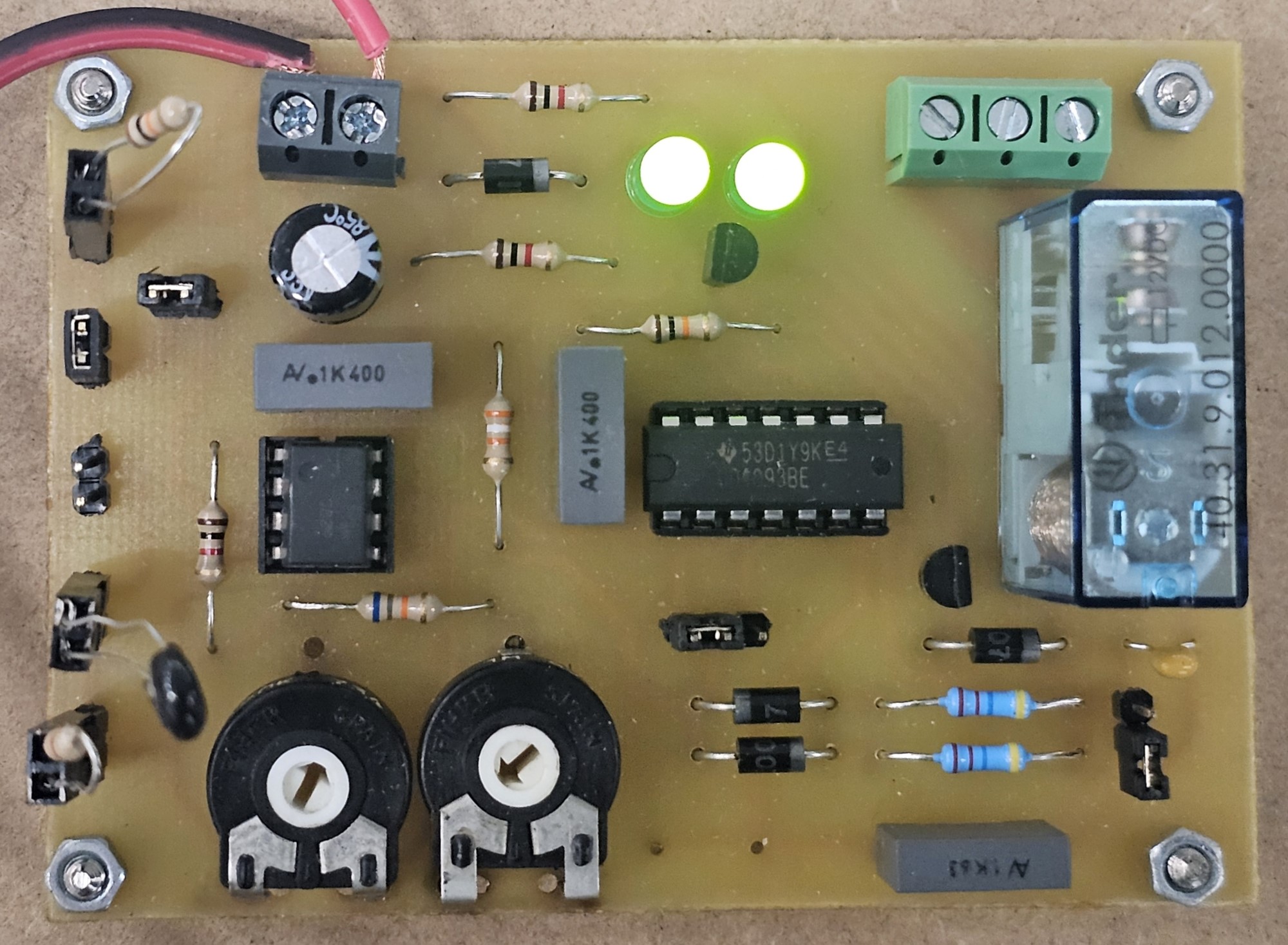

Detector con sensor de temperatura (NTC):

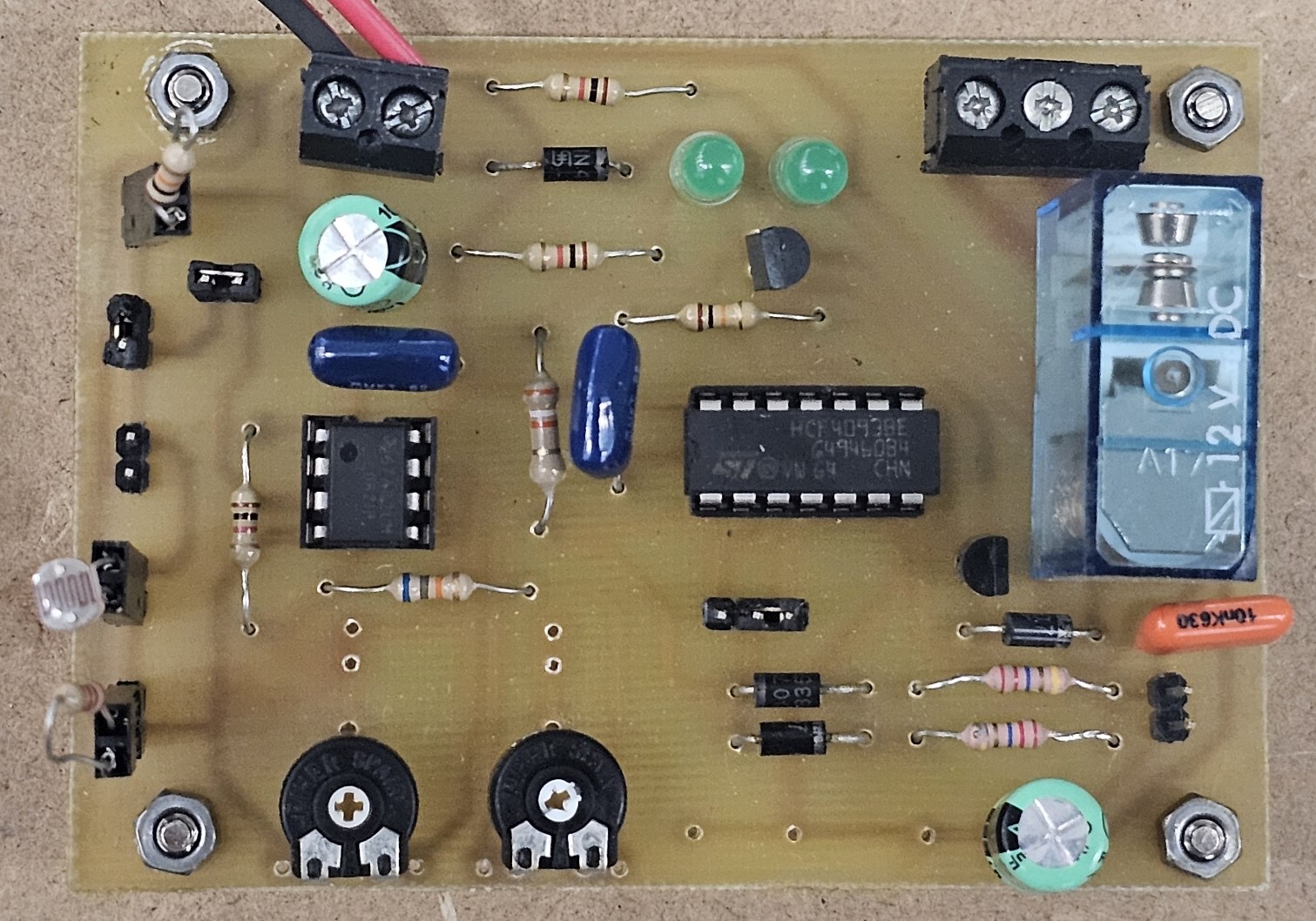

Detector con sensor de luz (LDR):

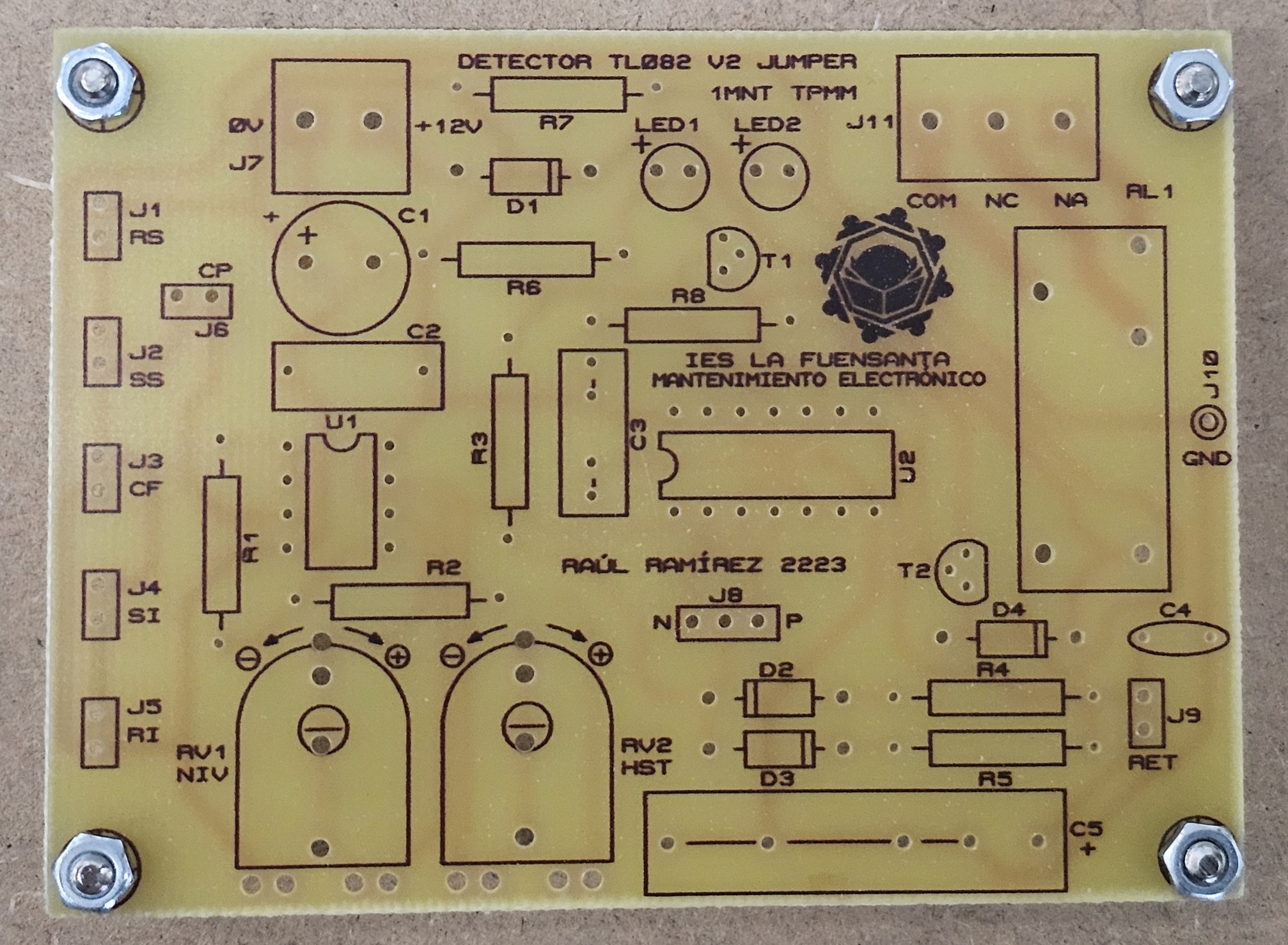

Serigrafía del detector:

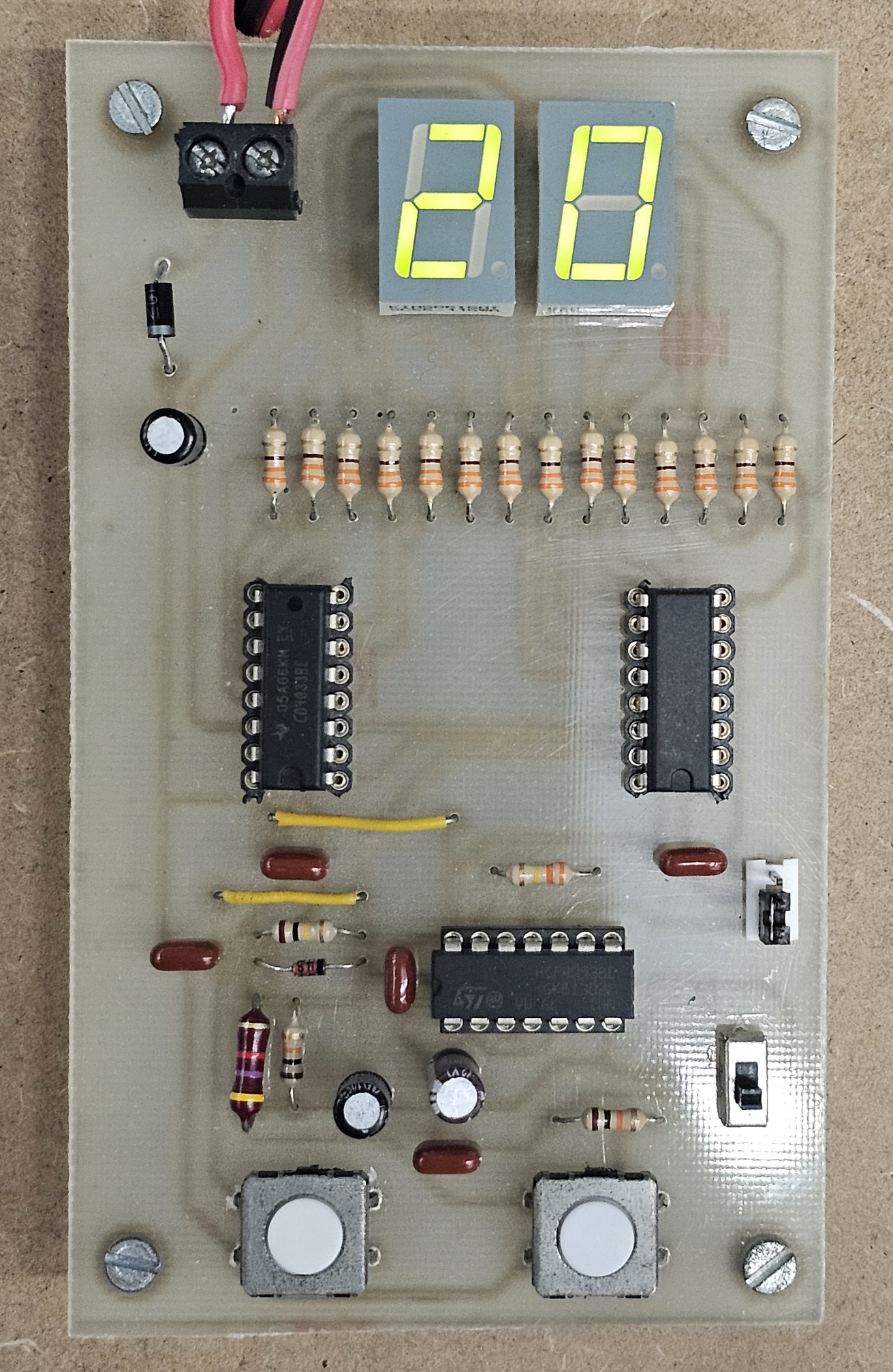

Su turno

Dispositivo que sirve para dar turnos. Además según el estado de un interruptor (abajo a la derecha), puede avanzar rápidamente.

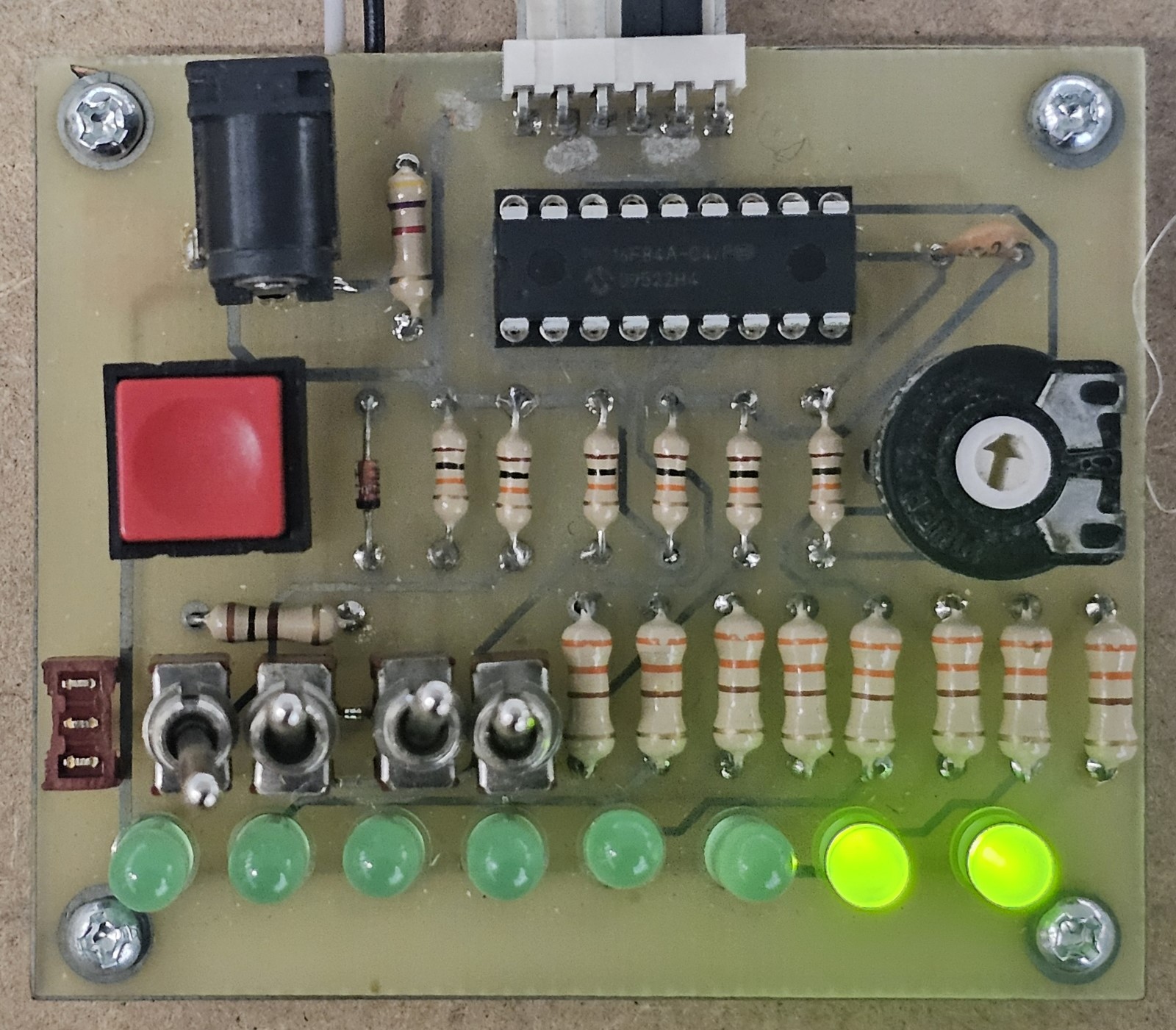

Juejo de luces

Juego de luces. La resistencia varía la velocidad. Los interruptores cambian el tipo de movimiento. Utiliza el microcontrolador programable PIC16F84A.

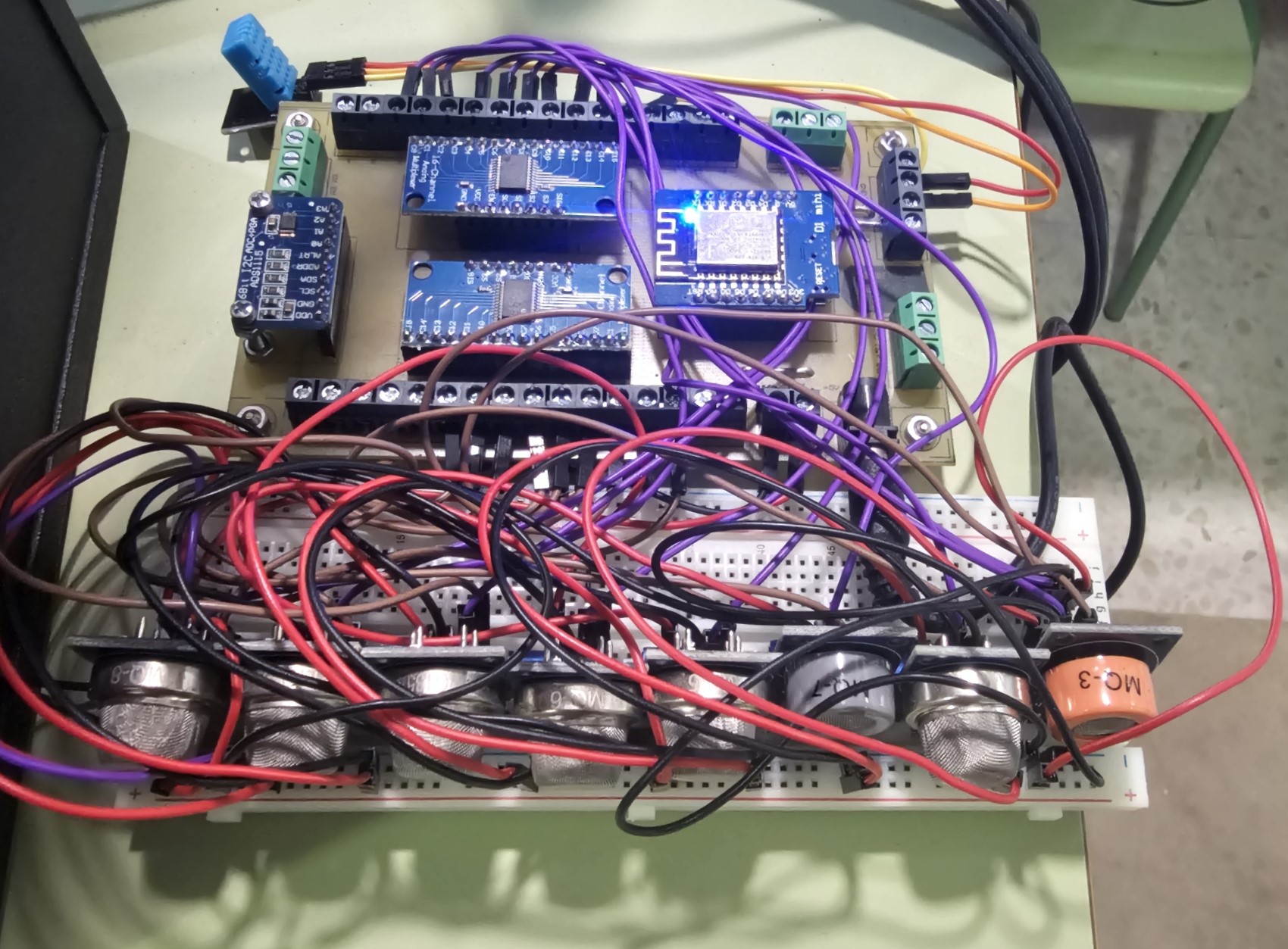

Placa IoT

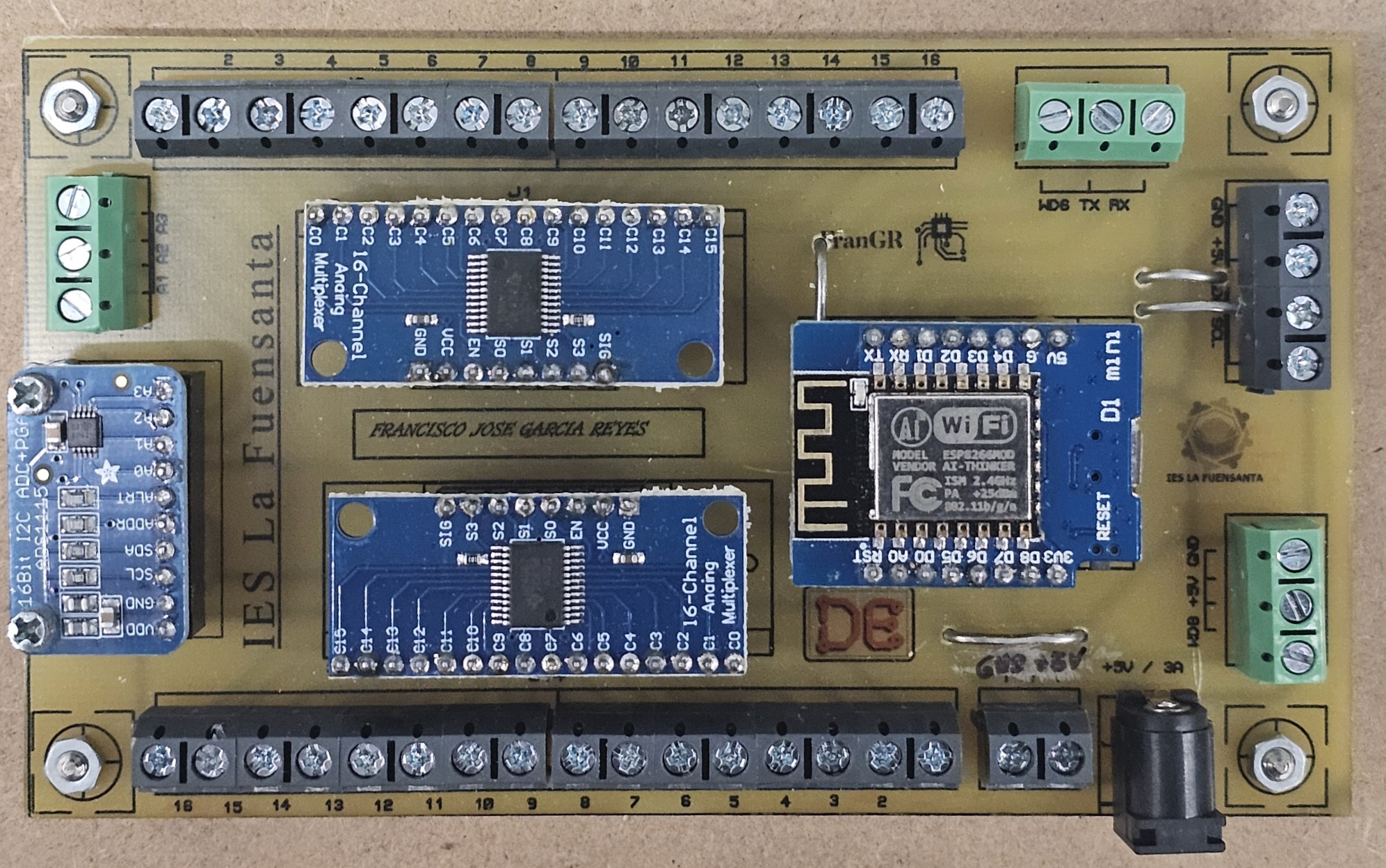

Placa IoT (Internet de las cosas). Analizador de aire, CO2, CO, Metano, Butano, GLP, Humo, GNP y gases inflamables. Los datos se suben a una nube.

Placa IoT enviando datos desde el IES la Fuensanta.

Enlace a la nube donde se suben datos.

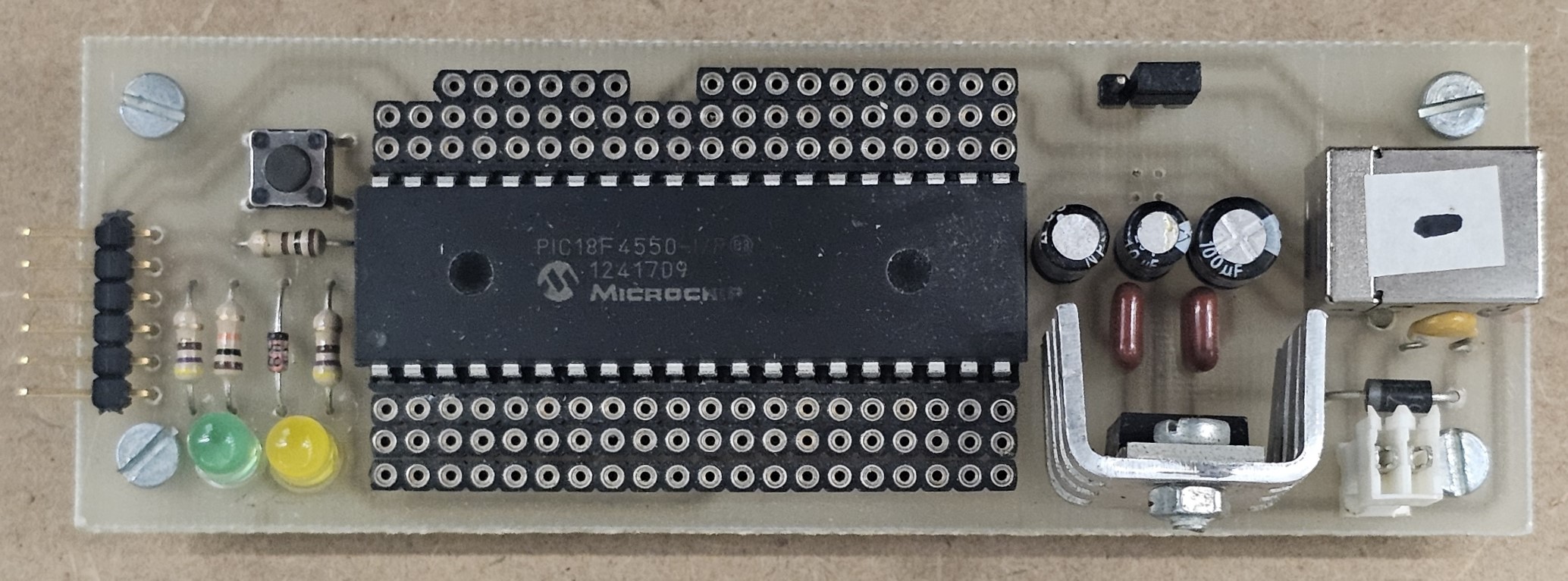

Gamusino

Placa de desarrollo con PIC18F4550 con USB nativo.

Enlace con más información.

Fuenduino

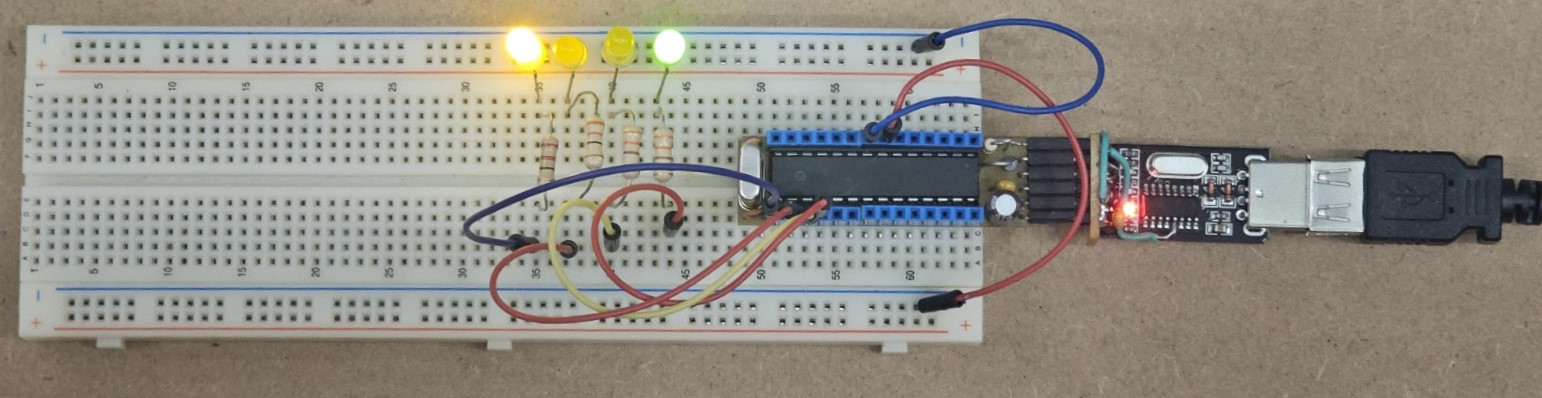

Placa de desarrollo con ATMega328P.

Enlace con más información.

PIC16F876A

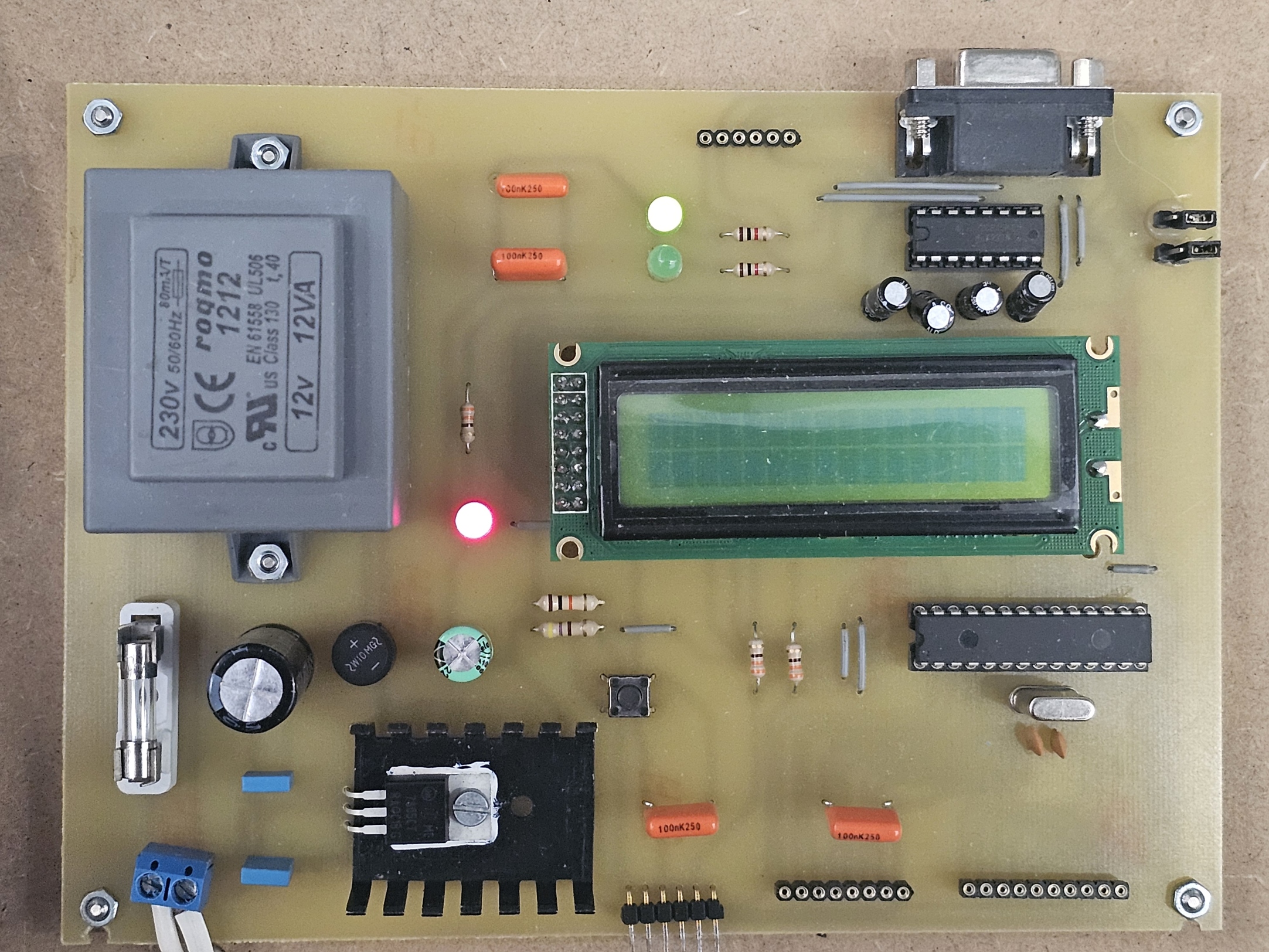

Placa de desarrollo con PIC16F876A y LCD.
